803U-3-C CNC kombinovaný stroj na zpracování měděných přípojnic (stříhání, děrování, ohýbání) pro výrobu transformátorů

popis：Hledáte efektivní řešení pro výrobu transformátorů? 803U-3-C je multifunkční CNC hydraulický stroj určený pro precizní děrování, stříhání a ohýbání měděných a hliníkových přípojnic. Tento kompaktní busbar stroj 3-v-1 zvyšuje produktivitu při výrobě rozvaděčů a elektrických panelů. Špičková přesnost, snadná obsluha a robustní konstrukce pro český elektrotechnický průmysl. Získejte cenovou nabídku ještě dnes!

CNC stroj na zpracování mědi CNC Kombinovaný busbar stroj 3 v 1 Popis produktu

CNC stroj na přípojnice

Tato řada CNC strojů na zpracování přípojnic disponuje třemi pracovními jednotkami: děrování, stříhání/řezání a ohýbání. Tyto tři jednotky mohou pracovat současně nebo postupně, což výrazně zkracuje dobu zpracování a zvyšuje efektivitu výroby. Ohýbací jednotka je vybavena špičkovým řídicím systémem Siemens PLC z Německa pro maximální přesnost.

Technické parametry

Položka	Model
Položka	303U-3-C	503U-3-C	803U-3-C
Jmenovitá síla (kN)	300	500	800
Rozsah děrování (mm)	ф4.3～ф25	ф4.3～ф30	ф4.3～ф34
Max. tloušťka (mm)	12	16	20
Max. šířka (mm)	150	200	250
Max. tloušťka střihu (mm)	12	16	20
Max. šířka střihu (mm)	150	200	250
Max. šířka horiz. ohýbání (mm)	150	200	250
Max. tloušťka horiz. ohýbání (mm)	12	16	20
Max. rozměr vert. ohýbání (mm)	10×100	12×120	12×120
Výkon (kW)	3×4KW	3×5.5KW	3×5.5KW
Přesnost ohýbání (stupně)	±1°	±1°	±1°
Opakovatelná přesnost ohýbání	±0.5°	±0.5°	±0.5°
Velikost prvního stolu (mm)	1750×1250	1920×1385	1920×1385
Velikost druhého stolu (mm)	985×500	985×500	985×500
Vnější rozměry (mm)	1780×1400×1300	1950×1560×1390	1950×1560×1450
Rozměry balení (mm)	1870×1480×1520	2060×1660×1650	2060×1660×1650
Celková hmotnost (kg)	1400KG	1700KG	2100KG

Detaily produktu

ohýbačka měděných přípojnic

Ukázky zpracování

Hlavní funkcí je profesionální zpracování měděných a hliníkových přípojnic různých specifikací. Pomocí příslušných operačních jednotek lze rychle a snadno provádět všechny druhy operací, jako je stříhání/řezání, děrování (kruhové a oválné otvory), ploché/horizontální ohýbání, vertikální ohýbání, U-ohýbání, ražení, lisování koncovek, kroucení a zpracování kabelových konektorů.

vzorky ohýbání přípojnic

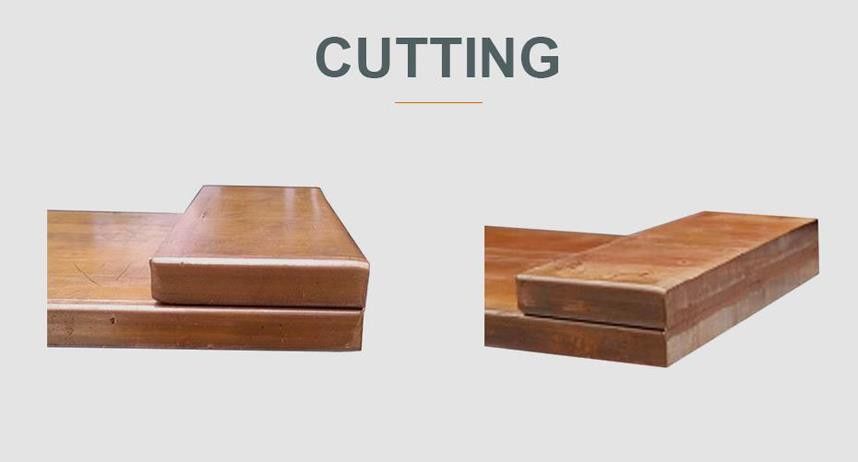

zpracování měděných pasovin

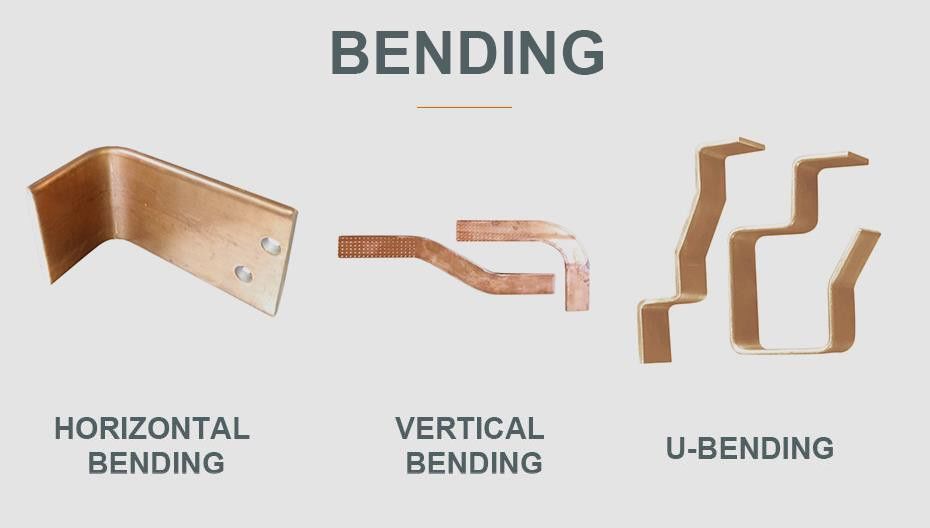

děrování měděných přípojnic

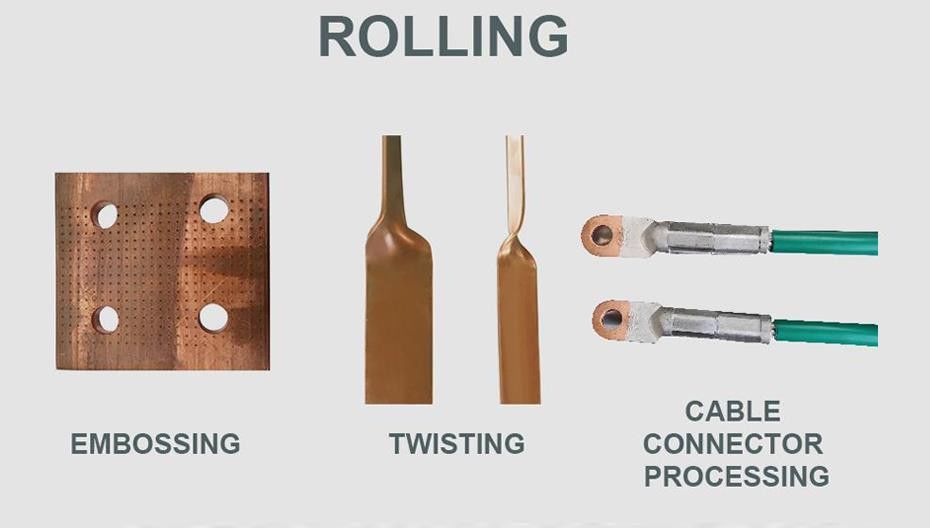

CNC busbar technologie

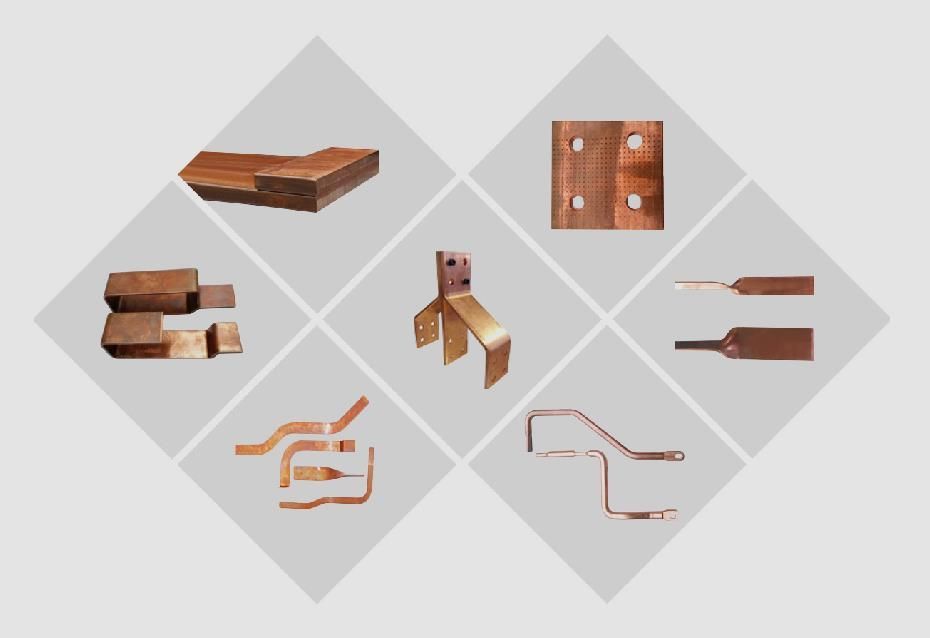

víceúčelový stroj na přípojnice

Naše továrna

Společnost LTMC byla založena v roce 2005. Po více než 15 letech zkušeností se vyvinula v high-tech podnik specializující se na výzkum, vývoj, design, výrobu a prodej CNC strojů pro děrování a stříhání přípojnic pro elektrotechnický průmysl.

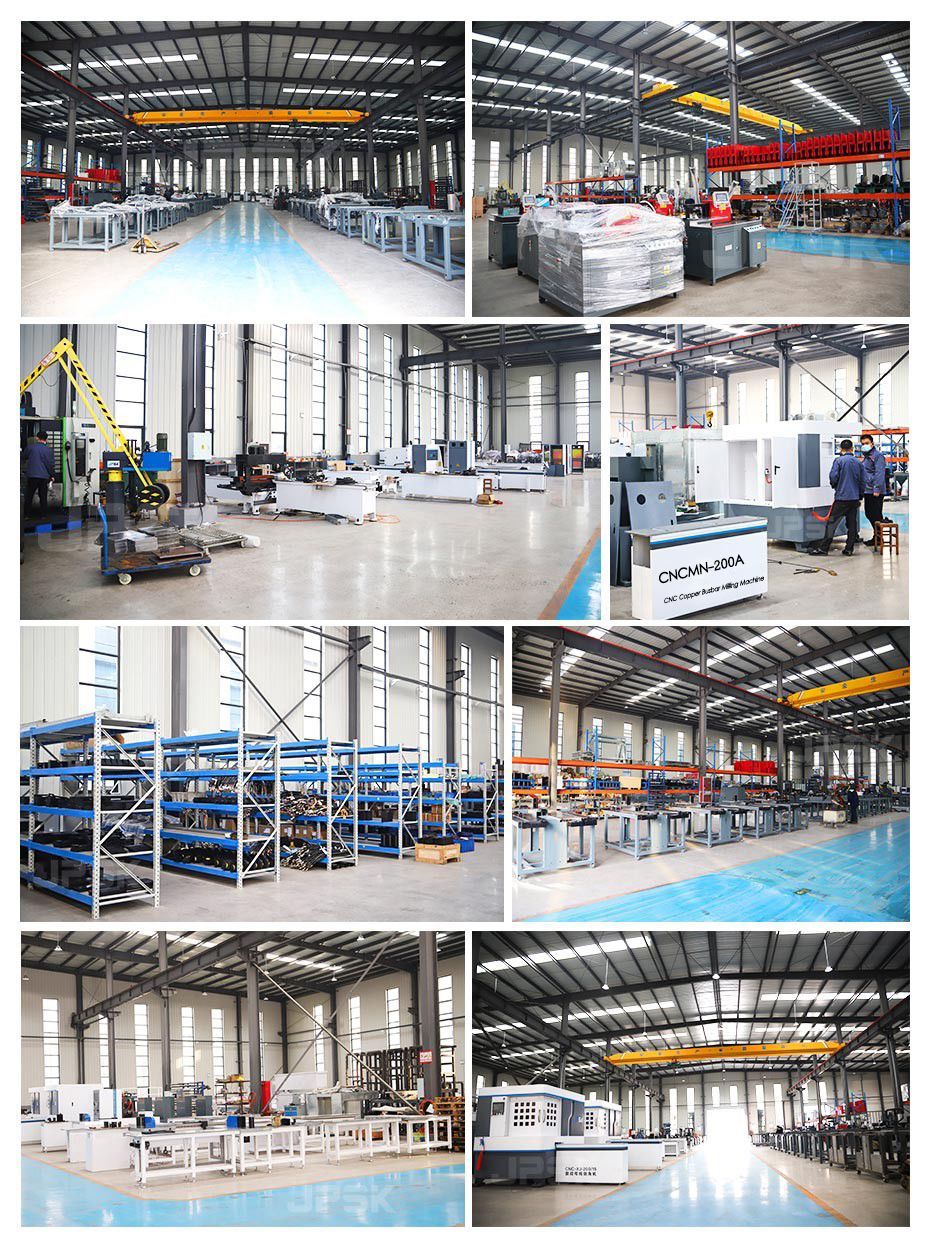

výrobní hala LTMC

Náš servisní proces

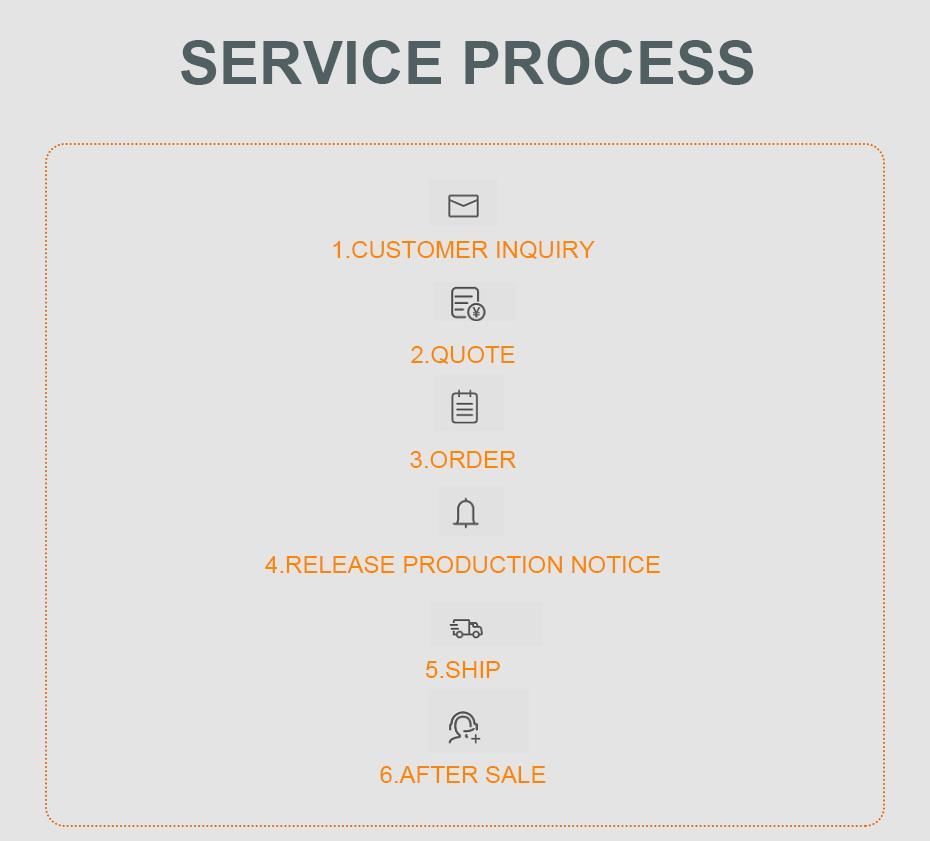

servis a podpora

Poptávka zákazníka
Cenová nabídka
Objednávka
Zahájení výroby
Expedice a doprava
Poprodejní servis

Naši inženýři poprodejního servisu vás budou pravidelně kontaktovat, aby vyslechli vaše podněty a neustále zlepšovali kvalitu našich produktů.

Balení a doručení

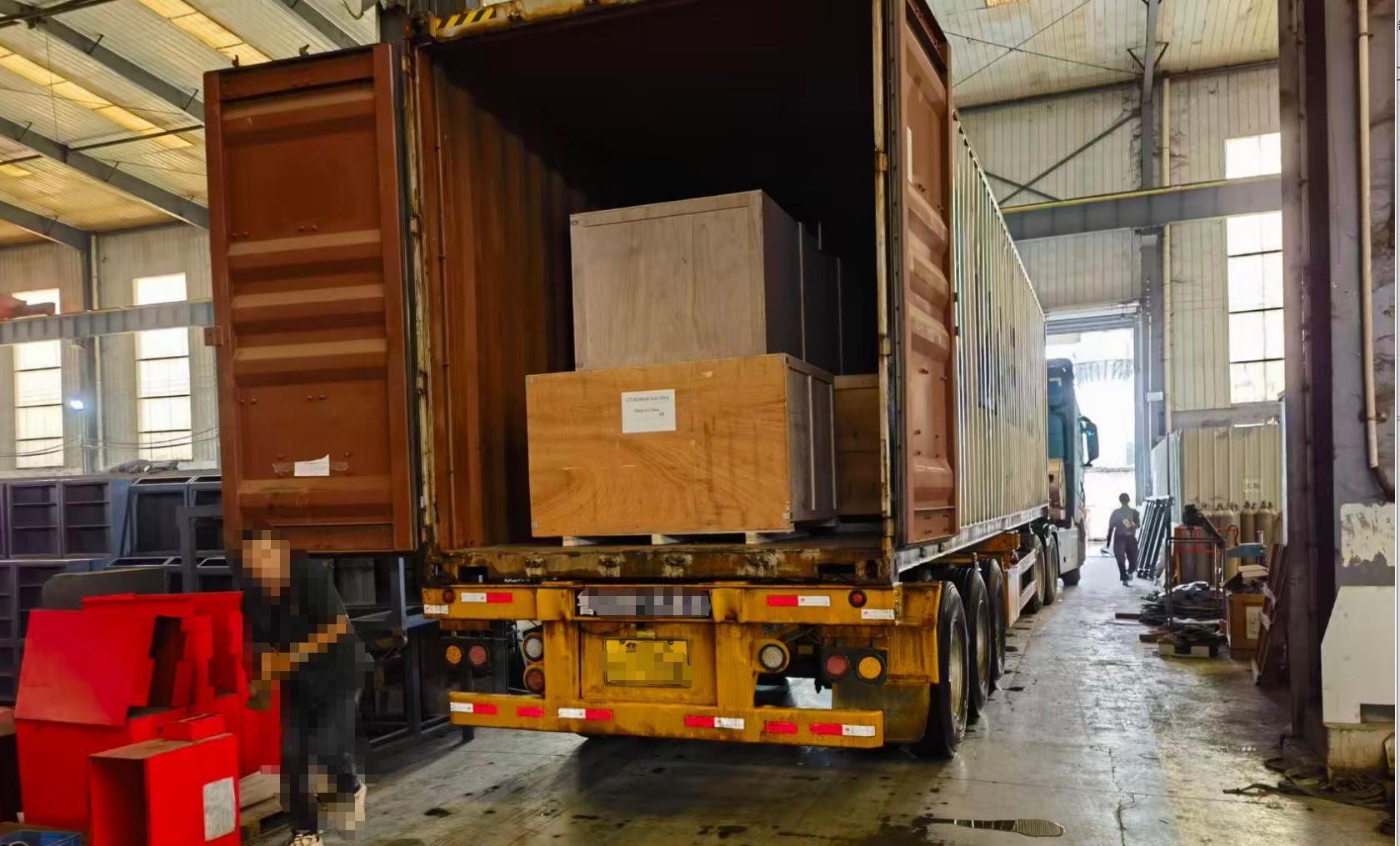

balení stroje na přípojnice

Používáme vodotěsnou plastovou fólii pro vnitřní ochranu a robustní dřevěné bedny pro bezpečný transport.

Naše certifikace

certifikáty kvality CNC strojů

Populární štítky: CNC stroj na přípojnice, kombinovaný busbar stroj 3v1, hydraulická ohýbačka mědi, děrovačka měděných pasovin, stříhačka na přípojnice, CNC ohraňovací lis na měď, výroba rozvaděčů stroje, zpracování hliníkových přípojnic, elektrotechnické stroje, stroj pro výrobu transformátorů, Čína, dodavatelé, výrobci, továrna, cena

Videa LT Busbar Machine:

Často kladené otázky (FAQ)

1. Jaká je maximální tloušťka materiálu, kterou stroj 803U-3-C zvládne?
Tento model je navržen pro náročné provozy a zvládne stříhání a ohýbání měděných přípojnic až do tloušťky 20 mm a šířky 250 mm.

2. Mohou všechny tři jednotky pracovat současně?
Ano, náš CNC stroj na přípojnice je vybaven nezávislými hydraulickými okruhy, což umožňuje děrování, stříhání a ohýbání najednou, čímž se maximalizuje produktivita.

3. Jak je zajištěna přesnost ohýbání?
Přesnost je řízena systémem Siemens PLC s uzavřenou smyčkou. Dosahujeme přesnosti ohýbání ±1° a opakovatelné přesnosti ±0.5°.

4. Poskytujete technickou podporu v České republice?
Ano, poskytujeme kompletní online technickou podporu, video návody a v případě potřeby zajišťujeme dodávky náhradních dílů pro minimalizaci prostojů.

Další klíčová slova pro průmysl: zpracování měděných profilů, hydraulické lisy pro elektrotechniku, ohýbání pasoviny, děrovací nástroje pro přípojnice, automatizace výroby rozvaděčů, měděné sběrnice obrábění, CNC technologie pro energetiku, dělení ploché mědi.

Často kladené otázky (FAQ) – Busbar stroj 803U-3-C

Otázka 1: K čemu se používá kombinovaný stroj na přípojnice 803U-3-C?

Odpověď 1: 803U-3-C je pokročilý CNC stroj na děrování a stříhání mědi, který integruje tři pracovní jednotky: děrování, stříhání/řezání a ohýbání. Je určen pro efektivní zpracování měděných a hliníkových přípojnic pro výrobu rozvaděčů a transformátorů. Zvládá operace jako horizontální i vertikální ohýbání, U-ohýbání, ražení, kroucení a lisování kabelových koncovek.

Otázka 2: Je možné na stroji provádět více operací současně?

Odpověď 2: Ano, díky nezávislému hydraulickému systému mohou všechny tři jednotky pracovat simultánně i sekvenčně. To výrazně zvyšuje produktivitu výroby a šetří čas v porovnání s jednorázovými stroji.

Otázka 3: Jaký řídicí systém zajišťuje přesnost ohýbání?

Odpověď 3: Ohýbací jednotka je řízena průmyslovým systémem Siemens PLC, což zaručuje vysokou přesnost úhlu, spolehlivost a dlouhou životnost celého systému.

Otázka 4: Pro jaké materiály je tento busbar stroj vhodný?

Odpověď 4: Stroj je ideální pro zpracování měděných (Cu) a hliníkových (Al) přípojnic různých tlouštěk a šířek dle specifikací v tabulce parametrů.

Otázka 5: Jak je zajištěna bezpečnost stroje během námořní nebo silniční dopravy?

Odpověď 5: Stroj je pečlivě zabalen do vnitřní vodotěsné plastové fólie a vnějšího robustního dřevěného bednění (fumigované bedny), aby se zabránilo korozi a mechanickému poškození během transportu.

Otázka 6: Jaký poprodejní servis nabízíte pro české zákazníky?

Odpověď 6: LTMC poskytuje kompletní technickou podporu, pravidelné konzultace a rychlou dodávku náhradních dílů. Naši inženýři jsou připraveni pomoci s optimalizací výroby a řešením technických dotazů online i osobně.

Seznam standardního příslušenství (Parts List)

Název součásti	Množství	Specifikace
Děrovací matrice (Punching dies)	8 sad	Dle standardních rozměrů (ø7 – ø21)
Střižná čepel (Shearing blade)	1 sada	Vysokopevnostní ocel
Horizontální ohýbací matrice	2 sady	Pro ploché ohýbání
Vertikální ohýbací matrice	2 sady	Pro ohyb na hranu
Nožní spínač	3 ks	Nezávislé ovládání jednotek
